市區智慧公共廣播系統可行性解決方案
(無線傳輸技術:4G制式通訊+人體感應智能程控播放)
技術支持:廣州市天聲音響科技有限公司
一、4G廣播系統應用背景:
全市范圍智能公共廣播
1.1政策引導:由國家新聞出版廣電總局主辦、中央人民廣播電臺承辦的《2014中國應急廣播大會》于9月16日在北京召開。大會旨在通過溝通政府、行業組織及社會團體,提升應急廣播在應急處置中的作用;借鑒各國各界同行先進經驗,借助新技術、新媒體帶來的新機會,思考并引領中國應急廣播發展;宜傳應急廣播對防災減災的重要意義,呼吁全社會關注應急廣播事業。
1.2社會需求:為了加強新型冠狀病毒感染的肺炎疫情的防控,全國各地充分利用應急廣播系統普及疫情科學防控知識,宣傳政策措施和防控工作,引導和教育居民自我防控,全力以赴打贏疫情防控阻擊戰,農村、城市及人口密集區通過廣播進行喊話,政策宣導最簡單有效。
1.3項目實施:項目需要定時播放音樂,實現無人值守。城區民宅路邊,需要廣播覆蓋要求集中控制,可以單獨控制各個廣播,可以緊急喊話,緊急廣播以及背景音樂播放。采用4G網絡無線信號傳輸,在街道、社區十字路口/敏感地帶布放播音系統,實現人工語音播放/告知,實現自動語音播放/告知(實現感應有人路過進行播報宣傳,十米左右距離);播放系統分級管理,可靈活操控?cái)?shù)量;操作簡單,可多種方式操控和編輯(手機、短信、麥克風);終端(音箱)體積小、美觀大方(高21cm、寬16cm、深11cm),聲音不擾民,優雅動聽(類似景區音樂),音箱布放簡單,插電即可使用。對于自然災害突發,人流集中場景,廣播能起到預警,緊急疏散,廣播引導等功能,可在閑時提供背景音樂,新聞播報,天氣預報,遠程管理等功能。
二、4G廣播系統設計思路
系統方案在主控中心架設系統控制平臺軟件,主控中心通過電信4G網絡傳輸主機房信號到截獲各4G無線網絡音柱安裝點位;城區各街道、社區十字路口安裝4G無線網絡音柱,每一只4G無線網絡音柱需插入一張4G流量卡與主機房進行信號連接。
4G無線網絡音柱直接接入220V市電即可使用,音柱內置微波感應模塊,音柱5-10米范轉內行人走動情況進行廣播擴聲(10左右人來進行自動進行廣播擴音,人走10秒左右自動關閉擴聲)。系統傳輸采用先進的4G網絡傳輸,只要有3G或4G網絡覆蓋地方,就可以實現系統廣播功能 ,無需另外布網及搭建網絡。
三、4G廣播系統功能介紹
4G廣播系統主要應用于廈門市,基本覆蓋廈門全市范圍。主要用于城市市民政策宣導,應急廣播,城鎮喊話預警預報,并可用于街道、公園景區等,由于城市基數大,需要的分級多,傳統廣播系統無法滿足集中管理的需要,廣州天聲科技物聯網廣播可以分級,可以有上級單位集中管理,并可以對接應急管理平臺等其他預警平臺,操作方便靈活。由于市區住戶多,布線難,施工難,有線網絡工程難等特點,通過物聯網廣播系統可以無需布線,通過4G無線網絡就可以遠程操控,遠程喊話等點特,能更好的解決當傳統廣播系統遇到的問題。
3.1 主控室可通過控制軟件實現任意廣播、控制終端音柱的開、關、語音呼叫、下達通知等;同時具有智能分區功能,主控室可對全部網絡廣播系統終端或個別網絡廣播系統終端下達通知、搶險救災、聯防調度、語音播報等。
3.2所有網控廣播系統終端只要接通電源無人職守,既可自動接收主控室和手機電話/短信廣播通知,方便耐用。
3.3及時將通知、科普信息、法制觀念、政策新聞、天氣預報等內容廣播。
3.4實現廣播站上下網絡互聯。只要有3G或4G網絡覆蓋地方,就可以實現系統廣播功能。
3.5 適用范圍:全市范圍,還可以延伸到縣、鄉鎮村莊、旅游區、校園、工廠、企業、工程現場、消防救援、搶險救災、山洪預警、高速公路、森林防火、海防等環境,增加數量無限制。
3.6設計原則
系統本著“先進性、科學性、穩定性、經濟性”相統一的原則進行設計。
先進性:系統采用了先進的3G/4G網絡傳輸?shù)姆绞?,不受天氣影響,不受干擾,信號清晰穩定。
科學性:系統設計科學可靠,通過以太網絡技術,它可在同網段的局域網內、跨網關的局域網內或Internet網上使用。穩定可靠的網絡廣播直接取決于網絡服務器及網絡適配器軟硬件結合的完好性能。
穩定性:由于系統采用4G無線數字網絡廣播,省去了大量的布線系統,所以也就消除了作為廣播系統中最可能發生問題的線路故障所引發的廣播系統線路故障現象;
經濟性:此系統維護方便、結構簡單、布局簡明、廣播系統的經濟性有目共睹,在建設期可省去大量的傳輸線材和線路鋪設費用。
3.7網絡廣播系統的優勢
3.7.1傳輸數字化 網絡廣播采用獨有的CD質量的數據文件格式,將音源轉換為數據文件傳送到網絡適配器。全程數字化傳輸避免了傳統音頻廣播的信號衰減與噪音,提供高保真音質的聲音。
3.7.2終端個性化 4G無線網絡廣播基于IP數據網絡,每個網絡廣播音柱無須獨立的IP地址,只要接入3G/4G網絡,就可以完成系統廣播的各項功能。
3.7.3前端網絡化 網絡廣播將前端音源擴展到整個網絡,節目定時播放都可以通過網絡遠程操網絡化的管理,還可以對不同的用戶設置不同的權限。
3.7.4播放自動化 網絡廣播能夠?qū)崿F(xiàn)自動化播放,并為各個節目指定播放時間,服務器將自動進行播放,并且播放內容指定到每個村,進行個性化管理。
3.7.5操作人性化 網絡廣播為提供了人性化的圖形菜單界面、人性化的操作,輕松簡便,專一實用,提高了使用的效率。
3.7.6應用智能化 4G無線網絡廣播有很多智能化的設計,可以在廣播過程實現錄音、變速、列表循環播放等語音功能;還可以實現定時設置,實現廣播自動播放;并能夠遠程編排、維護、管理等。
3.7.7工程簡單化 4G無線網絡廣播工程簡單,對于每一個廣播點,只需要增加無線網絡廣播終端集成箱安裝即可,無需搭建網絡,只需要一張4G流量卡及接通電源即可。
3.7.8系統零維護 4G無線網絡廣播在應用上無需布線、無需固定IP地址,各網絡廣播適配器嵌入式系統程序固化,不會受到病毒感染。系統整體穩定可靠,基本沒有維護工作。

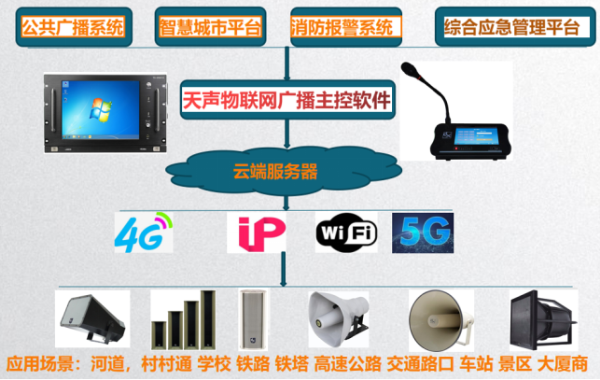

四、4G廣播系統方案構架
主應用場景:公共廣播系統、智慧城市管理平臺、應急廣播平臺,消防報警
控制系統:手機APP、PC端主控軟件分控軟件、云端服務器組成,平臺可
集中式部署也可以分布式部署;具備標準的API接口,可與上級平臺對接,可定制二次開發。
音頻輸入:由帶觸摸屏的尋呼話筒、普通話筒,軟件自帶的語音合成。
網絡方式:三大運營商的有線寬帶網絡(寬帶)、無線網絡(4G/5G),WIFI無線網絡組成。

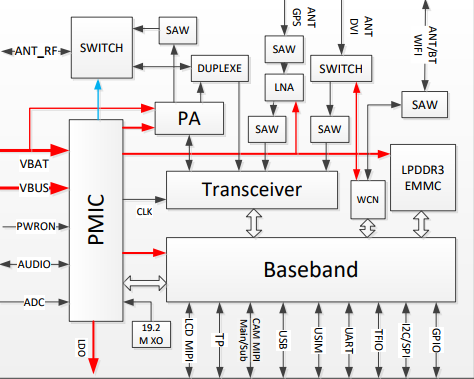

終端設備:室外防水音箱、人體微波感應模塊、高通8909方案的LTE全網通智能模塊和電源延時程控器。
無線智能音箱搭載遠/近距離接近傳感器,對靠近中/遠離中物體準確識別并及時觸發語音下發系統,及時提醒。同時記錄實況數據及時上傳后臺,便于后臺進行數據統計篩選。
無線智能音箱可實現街道、社區十字路口/敏感地帶布放播音系統,實現人工語音播放/告知,實現自動語音播放/告知(實現感應有人路過進行播報宣傳,十米左右距離);
播放系統分級管理,可靈活操控?cái)?shù)量;操作簡單,可多種方式操控和編輯(手機、短信、麥克風);終端體積小巧美觀,聲音清晰且布放簡單,插電即可。
安全等級:系統采用U-KEY、口令登錄等多種驗證方式,數據采用國產密碼算法SM2/SM3 等加密方式。
五、4G廣播系統產品優勢
施工快:有手機信號(移動、聯通、電信均可)、有220v電壓的地方(支持太陽能電池供電),給IP或4G網絡廣播播音箱插上網線或手機卡、通電即可。中國移動、聯通、電信均可接收,根據現在實際情況配置,需開通流量。
廣播音質好:IP網絡廣播音頻傳輸采用全數字方式,不受傳輸距離的影響,也不受地理環境的影響,只要有網絡信號,系統就能工作,而且能夠還原高保真的音質效果。
系統安全智能化,維護成本低:網絡廣播系統設備極其簡單,IP網絡或4G網絡音響設備采用嵌入式系統固化在CPU芯片上,不受病毒侵害,能遠程維護,省去大量的現場維護工作。
廣播分區多:IP網絡廣播系統中每個網絡終端(音箱或音柱)設備點都是獨立IP網絡節點,擁有各自獨立的IP地址,可以組成一個獨立的廣播分區。每個網絡終端(音箱或音柱)設備點能夠同時屬于多個分區,分區的改變不涉及任何物理上的改變。
節目路數:在數字網絡廣播系統中,每一路語音廣播數據都是一組獨立的數據報文,不同的語音節目能夠在同一根網線中同時傳播,互相沒有影響、互相沒有干擾。CD級音質的音頻數據所占帶寬僅128K,同時廣播100路完全不同的CD級音頻節目時,其所占用的帶寬在15M以?xún)?nèi),只占用100M局域網的10% 左右的帶寬,另外只要網絡帶寬充足、還可以廣播藍光級音質的音樂。
分控點多:在2G/3G/4G/5G、局域網或廣域網內的所有計算機或者手機都可以做為分控站點來管理和使用并控制4G廣播系統,GPS功能可方便后臺位置管理及針對性語音下發控制。
系統容易管理:可以實現無人值守管理,并可以對接應急管理平臺,依托天翼云強大的運維能力,確保云廣播系統能夠提供7×24小時高可靠性、高安全性的持續運維服務,免去機房斷電、斷網的困擾。
產品支持二次開發:搭載安卓操作系統,基于三大運營商2G/3G/4G通訊,插任意移動、聯通、電信物聯網卡/普通卡都可使用,同時支持WIFI連接及自帶GPS定位系統:GPS/GLONASS/北斗。安卓系統便于第三方平臺二次開發、調試、安裝,可與后臺及手機端進行數據實時對接,極大便于管理與分配。
六、4G智能化數字廣播系統
定時播放、預約播放 mp3 音頻文件。
遠程實時喊話、雙向?qū)χv,支持普通麥克風、IP 網絡尋呼話筒、手機 APP 等終端。
遠程調節 IP 網絡音柱的物理音量,以及遠程監控設備狀態。
支持 IP 網絡及4G網絡音柱的多租戶管理,即分組廣播。
支持 IP 網絡及4G網絡音柱的多級權限管理,即多級分控管理。
支持跨區域語音喊話,即管理員與 IP 音柱不在同一地區,打開手機 APP 即可操控遠程的IP 音柱。
網絡節點架構上可以無限擴展(可以支持本地局域網、中繼網絡、光纖專線、互聯網)。
分布式音頻節點數據鏈,即應用區塊鏈核心技術 私鑰 公鑰 種子,進行權限管理、等級鑒定, 即數據 鏈分布去中心,權限管理又能集中控制。從而數據分布和權限集中融合。
網絡廣播支持 4G/5G 物聯網 互聯網
七、系統主設備詳細參數

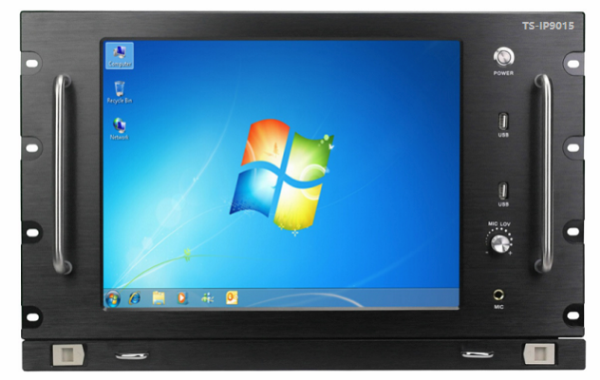

7.1廣播服務器
產品名稱:15寸 IP網絡廣播服務器
產品型號:TS-IP9015
產品特點:
天聲IP網絡廣播控制中心采用工控機箱設計
觸摸屏顯示操控
具10Mbps/100Mbps/1000Mbps自適應以太網接口
內置功能強大的IP廣播控制服務器軟件,常用節目素材,大容量節目源空間,用戶可以根據自己需求下載或制作錄制節目。負責音頻流點播服務、計劃任務處理、終端管理和權限管理等功能
管理節目庫資源,為所有網絡適配器提供定時播放和實時點播媒體服務,響應各網絡適配器的播放請求,為各音頻工作站提供數據接口服務
全數字化傳輸,以局域網或具有獨立IP的互聯網為主要傳輸媒介,支持專用百兆網傳輸,傳輸距離不受限制,可達幾十套或上百套節目源,并實現了多網合一。
局域網內裝有本系統的任意工作站電腦可根據權限大小對系統進行廣播,向系統添加或刪除節目
IP網絡廣播可以實現雙向?qū)χv、廣播監聽、任意點播、實時采集、終端選配、一鍵對講、節目定時播放、領導網上講話、網上電臺轉播、音頻自動觸發終端設備、消防報警廣播。
天聲IP網絡廣播控制中心服務器(軟件)
系統軟件采用標準的模塊安裝方式,軟件包帶有系統核心服務器軟件、中繼服務器軟件、遠程客戶端分控管理軟件、廣播客戶端軟件、消防報警軟件、無線遙控遠程控制軟件、網絡話筒軟件、遠程升級軟件和遠程電話廣播軟件等組成,客戶根據自己需求選擇安裝,支持多次多點。
A:網絡廣播服務器軟件
可直接接入標準TCP/IP協議的網絡,并可利用已有的網絡實現多網合一。
采用嵌入式系統作為主要架構,避免廣播主機受到病毒攻擊。
總控室的服務器斷開時,不影響各分控室及分區的廣播使用。
校園廣播軟件是校園音頻廣播總系統的核心,完成整個校園廣播內的權限管理功能,為各類音頻廣播的采播提供數據接口服務,并提供給各區域的網絡廣播設備的定時播放和實時采播媒體服務,響應各播控設備的播放請求。音頻節目菜單經過整理編排后,可以通過校園網上傳至系統服務器,管理人員可以通過廣播管理軟件登錄進行修改。
自動對有故障的網絡廣播設備進行檢測
具備編程精確到秒的自動控制及手動操作平臺
操作方便,顯示直觀。可實時顯示出各網絡終端當前的工作狀態,具備人機對話功能.
支持7×24小時無間斷工作時間。
超強數據處理能力,支持多線程數據處理,支持多用戶在線服務。
豐富的節目源,任意套節目播放選擇,并對每套節目可進行獨立控制
強大的控制功能,控制在線網絡廣播終端,可對網絡廣播終端進行獨立分區、IP、音量控制,另可檢測終端的在線狀態
單點、分區自由點播:可通過終端設備的紅外遙控器或按鍵控制分布在每個廣播點的廣播終端完成服務器中資料庫的任意點播、選臺,可快進、快倒、暫停和AB兩點間復讀。帶液晶屏的終端可在顯示屏上顯示資料庫目錄、音量大小、IP地址及當前播放位置等信息。
可以按照星期、月、天等方式對節目進行編程控制
全數字信號處理、傳輸
會話心跳:通過服務和會話客戶端之間心跳機制功能(也叫握手、每十秒握手一次檢測在線狀態、自動重啟終端設備,完全智能化), 避免客戶端異常退出,僵死會話長期占用終端。
內置消防報警功能, 可以實現單 點、單區、多區、鄰 層、N±1、N±2、N±3、N±4、N±5,全區報警多種模式。擴展能提供二次開發平臺、與其他系統對接,支持互聯網傳輸。
B:管理軟件(可做分控)
完成終端管理、任務管理、權限管理等管理功能,為各語音采集提供數掘接口服務。
提供系統運行編程功能:
實時監測系統中各個設備的運行狀態
能根據用戶密碼權限的方式遠程登陸主機,并對主機進行有效管理
能通過軟件對系統中的設備進行控制
C:采播插播軟件
完成領導在網上對各校園直播功能
通過辦公電腦進行直接講話
可直接在網上選擇和屏蔽播放區域
完成網絡電臺轉播、課件資源轉換、音頻實時采播
將各模擬音頻信號轉換成數字信號
能夠?qū)崟r(shí)將各種外接音源直播至各網絡音頻終端
D:配置軟件
設備 ID:由廠家為每個設備分配的唯一 ID 號,在系統運行過程中,服務器只通過
來標識各個設備。
設備 MAC 地址:每個網絡設備都有一個廠家分配的全球唯一的網絡硬件地址。
設備的 IP 地址和端口號:設備自身的 IP 地址需要保證在所屬網段內是唯一的。一 般設備都處于局域網內,IP 地址基本是 192.168.x.x。出廠時保持默認值,在現場根 據網絡管理的情況具體配置。設備的端口號如無特殊需要,保持固件默認值即可。
網關 IP 地址:設備所在子網的上層路由器的 LAN 口地址。 子網掩碼: 一般就是 255.255.255.0。
服務器 IP 地址和端口號:服務器自身的 IP 地址和端口號在服務器上進行設置,IP 地址根據網絡環境配置,端口號如無系統沖突保持默認值即可。
在網絡音頻設備上必須設置對應的服務器 IP 地址和端口號,否則設備無法正確 連接服務器。需要注意的是,設備上的設置和網絡環境有關,未必就是服務器上顯 示的數值,應該是服務器所在局域網的路由器的 IP。
設備描述:一個字符串,只用于查看,不影響設備運行。類似“XX 校區第X教學樓X室”,是為了方便設備管理。
產品系統參數:
屏幕 :15"高亮度LCD液晶屏(配四線電阻觸摸屏)
分辨率:1024x768
主板:工業主板
CPU:Intel J1900 4核
顯卡:板載
內存:4G
硬盤:1TG
電源:350ATX
擴展:5*PCI 槽擴展
串口:1*COM口
USB:前置2個,后置4個
整機功耗: 60~80W
接口:3*音頻口,1*網口,1*鍵盤口,1*鼠標口,1*VGA口
外觀尺寸:19"7U 482.6x310.3x295mm(寬x高x深)
安裝方式:支持機架安裝,桌面放置
面板:8mm高級拉絲硬質陽極氧化鋁合金面板
箱體結構:耐指紋噴涂電解鋅鋼板
鍵盤/鼠標:機箱底部抽拉式鍵盤和觸摸板鼠標
整機顏色:銀、黑兩色可選
操控方式:觸摸屏
7.2 4G網絡廣播系統控制軟件
客戶端支持系統windows2008/2012/2018,win7/win8/win10.
可跨路由,跨Internet,只要TCP/IP網絡能到達的地方都可以使用
允許5%的網絡丟包率
允許多用戶使用多控制終端同時操作控制,給不同用戶分配不同的權限,可組成N級的管理架構
定時點不限數量,精度為秒
能將一系列復雜的操作編輯成快捷操作,并自動在PC端和手機端生成按鈕
文件廣播延時<10ms,尋呼對講延時<50ms
能在PC端直接采集系統輸出的聲音并播放到終端
集中管控功能
(1)綜合管理:通過有線IP或2G/3G/4G等網絡實現系統內設備的監測和管理,支持接入終端的狀態資源統計及性能分析,支持設備的邏輯地址和安裝地址修改管理,可實現對任意播放點跨網絡播放。
(2)應急廣播:可根據應急實際需求預先設置應急廣播音源和區域,廣播指令下達(物理按鍵按下、觸發信號接入等)時,對應終端廣播自動播放。
(3)單點分區和全區控制:支持任意單點、分組、分區的單向廣播;不同點位與分區不同操控,不同音源播放,支持一鍵全區播放。
(4)定時廣播:根據實際需求,可按不同時段自動啟動本地廣播,實現無人值守;設置不同的播放任務,保證每個播放任務能獨立選擇音源、廣播區域、廣播音量等,且各廣播任務間的設置互不干擾。
(5)區域管理:分配不同用戶管理,不同用戶權限登陸系統平臺后可以管理所轄區域的廣播設備,并支持臨時區域廣播設備的綁定。
(6)GIS地圖操控:系統能直接接入GIS地圖,直觀地顯示各廣播終端所在的地理位置和設備工作狀態的在線信息,能夠快速精準查詢定位廣播終端位置及工作狀態,并定時刷新顯示節目。
(7)廣播通道管理:可對輸入的電臺節目源以及自辦節目源進行播出管理。
(8)視頻指揮聯動:可接入視頻平臺,通過攝像頭信號,聯動控制廣播終端,遠程廣播喊話、對講。
(9)遠程監測與查詢:能對整個系統實現遠程監測與查詢,通過返回信道可以實時監測到任意一個廣播終端的連通(開關機狀態)、音量大小及應急信息發布狀態等情況,查看到設備狀態,從而有效定位跟蹤故障點位置。
(10)監聽監管:能夠?qū)Ξ?dāng)前系統正在進行的任務進行監聽,當監聽過程中發現有違法信息播出后立即可在次級管理平臺進行鎖定播出,終端需要平臺解除鎖定后才能進行本地節目播出,但不影響上級平臺下發的節目信息播出。
播出功能
(1)節目直播:可通過IP播控臺、本地模擬麥克風、電話、平板、手機播控APP等實現現場直播。
(2)實時廣播:包括實時文件播放與實時采播。實時文件播放直接使用用戶終端上音頻文件進行廣播,適用于緊急廣播、臨時廣播等;實時采播可以用于節目轉播、辦公室喊話通知等。
(3)移動APP廣播:支持手機APP文字編輯和語音播放,以滿足緊急電子文件語音應急播報需要。
(4) 文字信息發布:支持LED文字同步顯示,作為廣播信息發布輔助。

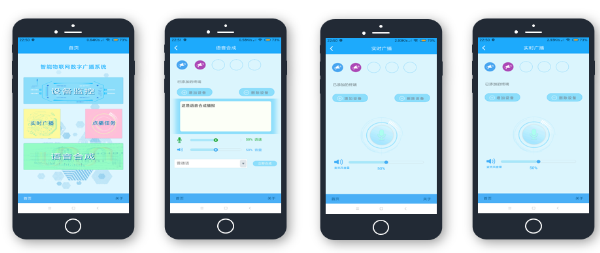

7.3移動APP
應急廣播移動客戶端,可以實現任務管理、設備管理、即時廣播等功能
移動APP廣播:支持手機APP文字編輯和語音播放,以滿足緊急電子文件語音應急播報需要。
7.4 觸摸屏控制臺
10.1寸觸屏控制臺
桌面式設計,簡潔美觀大方。
集尋呼,點播,對講等功能于一身的IP尋呼器。
采用高端六核64位高性能ARM芯片,內存2GB,緩存8GB高速固態EMMC。
選用10.1寸IPS觸摸屏(觸摸屏無須矯正),圖形人性化設計,顯示內容更直觀。
模擬話筒桿尋呼方式。
配有兩個USB接口,分別為2.0和3.0滿足不同需求。
HDMI接口可以外接顯示器。
內置兩個2W監聽揚聲器,方便預聽節目與對講使用。
支持1000/100/10mbpcs自適應TCP/IP網絡傳輸協議。
具有一路本地線路輸入(可擴展外置節目源)靈敏度可調,一路本地線路輸出(可接有源音箱,擴展監聽功率)。
短路輸入輸出功能。
RS232可控制外部設備,如CD等。
具有一鍵全區告警功能,同時尋呼。
具有用戶密碼與管理權限。
支持網絡在線升級。
DC12V直流供電接口
網絡接口: 標準RJ45輸入

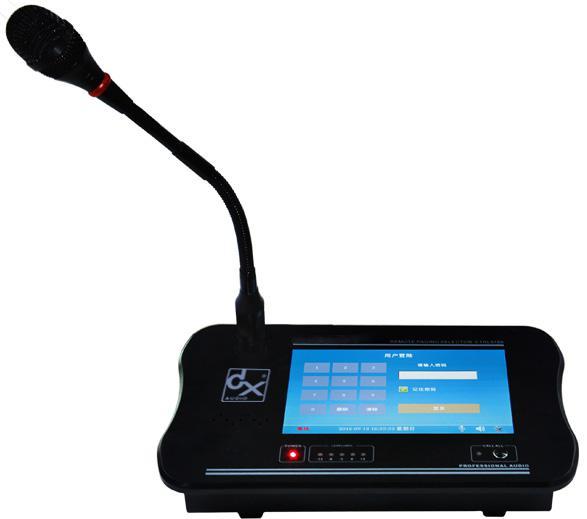

7.5網絡廣播話筒
帶液晶屏,尋呼講話,雙向?qū)χv;
點播服務器上的音頻文件到指定終端;
監聽指定終端的在播音頻。桌面話筒式設計,精致美觀,工藝考究,現代感十足;
面板帶7英寸LCD液晶顯示屏,人性化人機操作界面;
采用動態或靜態的IP地址,固定ID號碼,當網絡發生改變時不影響工作;
自帶數字鍵、功能鍵,呼叫任意終端,操作簡單快捷;
雙向?qū)χv功能:雙向終端之間實現兩兩雙向?qū)χv;
一鍵全區廣播功能,快速實現應急廣播;
一鍵接收求助、對講功能,實現快速連接;
內置2W全頻監聽揚聲器,聲音清晰、洪亮;
1個6.35mm的標準MIC輸入接口,可外接MIC話筒,音量可調;
支持免提通話和接收廣播;
支持2路本地線路輸入;
2路音頻輔助輸出,外擴功率放大器;
DC12V直流供電接口。網絡接口:標準RJ45;
電源:DC12V;
MIC輸入靈敏度:10mV;
功耗:≤10W;
輔助線路輸入電平:300mVrms,標準RCA接口;
內置揚聲器輸出阻抗&功率:8Ω,2W;
Line Out輸出電平:1Vrms,標準RCA接口;
Line Out輸出阻抗:600Ω;
音頻位率:8Kbps~320Kbps自適應;
頻率響應:20Hz~16KHz;
信噪比:≥70dB;
采樣率:8K~48KHz;
音頻格式:MP3;
總諧波失真:≤1%;
傳輸速率:10/100Mbps;
支持協議:ARP、UDP、TCP/IP、ICMP、IGMP(組播);
網絡延時:≤50ms;
工作溫度:-20℃~+60℃;
工作濕度:10%~90%;
尺寸:200×115×50mm(不含咪桿);
重量:2.2Kg。
7.6

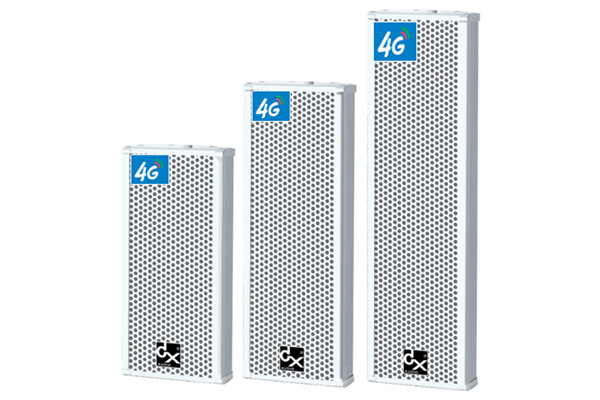

4G網絡音柱
白色,流線型,全鋁合金外殼,全天候防雨設計,專用防水單元,室內外均宜,工藝精致,靈敏度度高,聲音清晰、明亮
內置4 G全網通工業級手機模塊,100M以太網交換模塊,高速工業級處理器,軟解碼,支持多采樣率音頻;
用戶的手機短信,并自動轉換為語音輸出播放。
手機模塊優先級最高,擴聲時可以中斷任何正在執行的任務或播放功能;
內置20W D類數字音頻功率放大器,具備過流過壓過載自動保護功能,定阻輸出,具備噪音低,音質優美不失真,效率高,功耗小的優點。
微波感應模塊安裝于音柱內部,感應探頭安裝于音柱下蓋;5-10米范圍內根據行人或者物體移動情況進行廣播擴聲(10米左右人來進行自動進行廣播擴志,人走10秒左右自動關閉擴聲);
無需布線,施工方便,通電既可用;
支持移動、聯通、電信的4G網絡;可做大范圍覆蓋
省流量:文件播放有緩存機制、尋呼用高壓縮編碼格式,正常頻率使用下,單終端流量消耗(在不頻繁更換歌曲的情況)≤500M/月;
采用liunx系統;高端4核ARM芯片,內存256M,緩存2GB;
支持多種音視頻格式播放,無壓縮,音質達到CD級
具有離線播放:2GB內部緩存空間,定時點在網絡空閑狀態下自動下載至此空間,點播過的節目也會緩存下來,系統會根據播放的頻率和最后一次播放的節目通過綜合算法來保證內存的空間不會超過2GB,
網絡故障也可正常播放定時點節目,保存在本地后再次播放不再占用流量;
具有混音輸出功能,尋呼時可以壓制背景音樂,而并非切斷音源;如:公園、學校等
具有服務器統一授權管理,分配給一個組或多個組
可選配:短路觸發、串口擴展文字信息發布
在待機狀態下功耗為3W;
支持協議:TCP/IP,UDP,IGMP(組播)。
輸出功率:20W/8Ω定阻輸出
頻率響應:40Hz~20kHz。
信噪比:≥80dB。
失真度:≤0.1%(@1W)。
音頻采樣率:8kHz~96kHz。
音頻位率:8kbps~128kbps自適應。
接收解碼音頻格式: AAC。
支持協議:UDP、TCP/IP。
電源電壓:AC 100~300V/50Hz;
工作溫度:-30~70℃;
工作濕度:10%~90%。
最小尺寸:152mm*105mm*195mm
7.7 全網通智能模塊SC2-233
SC2-233是一塊基于高通8909方案的LTE全網通智能模塊,高集成度和工業級高性能,外形尺寸為42*30*2.8MM,集成國內各無線運營商的2G/3G/4G制式通訊功能,運行安卓5.1操作系統。
模塊采用四核28nm工藝ARM Cortex-A7處理器,支持多種語音和音頻編解碼器,集成Adreno 304高性能圖形引擎,可以流暢播放720P視頻;擁有多個音頻、視頻輸入輸出接口和豐富的GPIO接口,適合開發智能公網對講、物聯網終端、智能物流終端、多媒體終端、智能家居等多領域移動設備。
有如下特性:
(1)四核ARM Cortex A7處理器,1.1G主頻,28nm工藝。
(2)EMMC接口,TF卡最高支持32G,Nand Flash4GB加512MB LPDDR3 RAM。
(3)支持GSM/WCDMA/EVDO/TD-SCDMA/TDD-LTE/FDD-LTE多個制式頻段。
(4)支持WIFI802.11b/g/n、BT4.1,支持GPS/Glonass/BeiDou定位。
(5)支持Windows10,安卓5.1系統
(6)支持MIPI接口LCD,最高支持540P屏幕分辨率調試
(7)MIPI接口雙攝像頭,主攝像頭最高可支持8MP,副攝像頭支持5MP
(8)多路音頻輸入輸出,支持立體聲耳機。
(9)支持USB2.0,支持USB OTG。
(10)支持快充(需添加外部擴展)
(11)支持UART,SPI,I2C,ADC模擬輸入,帶中斷喚醒GPIO,PWM控制。
(12)單節鋰電池充放電管理模塊功耗控制。

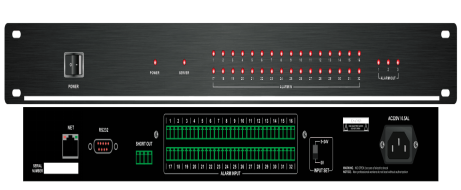

7.8云網絡報警器
特點:
19英寸標準機架式,1U高度機架式分區終端,音頻線路輸出,外接功放擴音,根據聲音自動開關外接功放電源。
功能:
可跨路由,跨Internet,只要TCP/IP網絡能到達的地方都可以使用,通電即可用
采用liunx系統;高端4核RAM芯片,內存256M,緩存2GB
支持多種音視頻格式播放,無壓縮,音質達到CD級
具有離線播放:2GB內部緩存空間,定時點播放自動下載至此空間,手動播放過的節目也會保存下來,網絡故障也可正常播放定時點節目,保存在本地后再次播放不再占用流量;
具有混音輸出功能,尋呼可與背景音樂混音輸出;如:公園、學校等
具有服務器統一授權管理功能,統一配置管理用戶及密碼;可選配:短路觸發、串口擴展文字信息發布
技術參數:
網絡 標準RJ45×3
串口 DB9接口
電源 AC220V/50Hz
輸出靈敏度&源阻抗 0.775V/470Ω RCA連接端子
待機功率 1W
音頻位率 8Kbps~320Kbps自適應
頻率響應 50Hz~15KHz
信噪比 ≥70dB
采樣率 8K~48KHz
音頻格式 MP3
總諧波失真 ≤1%
傳輸速率 10Mbps
支持協議 ARP、UDP、TCP/IP、ICMP、IGMP(組播)
網絡延時 ≤50ms
工作溫度 -20℃~+60℃
工作濕度 10%~90%
尺寸 482×210×48mm
重量 3Kg

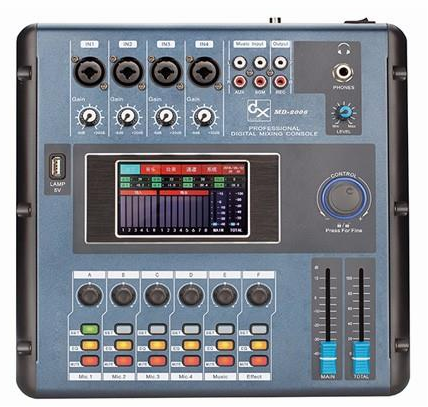

7.9數字調音臺
產品特點:
配置4?分辨率為800*480可觸控液晶彩屏,快捷?效的操作;
6路信號輸?,每組可獨?調節12段參量均衡,內設?通濾波/低通濾波/
動態壓縮/激勵功能;
回聲、混響設有5段獨?參量均衡,?通濾波和低通濾波;
8路聲道獨?輸出,每路可調節9段參量均衡,內設?通濾波/低通濾波/噪聲門/
壓縮器/反相功能/延時功能;
?功率?運算DSP技術,?解析度24Bit AD/DA,確保?限制的內部動態范圍;
192KHz采樣頻率,?質量的壓縮,延時等;
多種聯機?式?持?作,WIFI/USB接?功能;
采?32bit?性能DSP,頻帶更寬、動態范圍更?;
適?于舞臺演出、酒吧、家庭娛樂、?絡K歌等場合。
產品參數:
麥克風輸入
信噪比:113dB
失真度:≤0.005%(20Hz~20KHz)
頻率響應:20Hz~20KHz(±5dB)
最大輸入電平:+6.56dbu
最大輸出電平:+18.6dbu
AD:192KHz 24bit 信噪比:104dB
DA:192KHz 24bit 信噪比:108dB
輸入阻抗:10K Ohm
音樂輸入
信噪比:115dB
失真度:≤0.005%(20Hz~20KHz)
頻率響應:20Hz~20KHz(±5dB)
最大輸入電平:+18.6dbu
最大輸出電平:+18.6dbu
AD:192KHz 24bit 信噪比:104dB
DA:192KHz 24bit 信噪比:108dB
輸入阻抗:10K Ohm
音頻性能:
頻率響應:20Hz~20KHz
輸出阻抗:300 Ohm
DSP處理器:32bitit

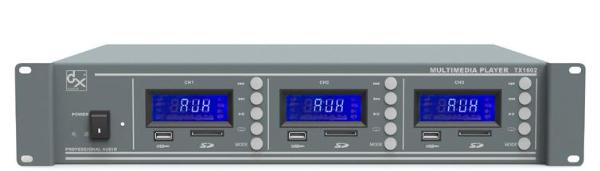

7.10三路媒體播放器
產品名稱:三路媒體播放器
產品型號:TX1602
產品描述:三路媒體播放器,三個獨立的LCD顯示屏,每路播放器含AUX、收音、藍牙、MP3可切換,分別有5個按鍵獨立控制播放,每路獨立輸出,互不干擾,每路關機時能記憶,插入U(xiǎn)盤或SD卡能優先播放,每路播放器各有MIC輸入,音量可調節,可優先于其它輸入,一路EMC話筒輸入,可優先于三路播放信號,具有最高優先權。
產品參數:
頻率響應:20Hz-20KHz;
信號輸出:線路、MIC輸出達到-10dB
信噪比:>80dB
電源控制:硬開關+24V輸入觸發開關
保護:AC保險絲×1
電源:AC220-240V/50-60Hz
尺寸(L×W×H):485×378×88mm

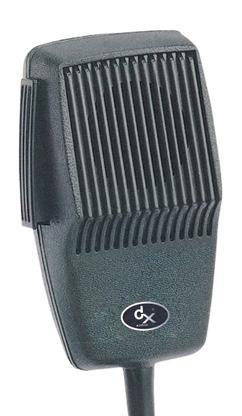

7.11 緊急廣播麥克風
產品名稱:緊急廣播麥克風
產品型號:TD03
產品特點:該緊急話筒為動圈式話筒,直插前置或調音臺,即插即用,節能環保,免裝電池或外置電源
產品參數:
頻響:250-6kHZ
阻抗:600Ω
靈敏度:-74dB±2dB
尺寸(H×W×L):100×60×50mm
重量:0.165kg
